自動單臂式滾鍍設備

產品敘述

產品特色:

  • 適用於産品細小、精密、均一性要求高的電鍍整合製程,如被動元件積層陶瓷電容(MLCC),晶片電阻(CHIP-R)、晶片電容(CHIP-C)、積層陶瓷電感(MLCI)、卑金屬電極(BME)、低溫共燒陶瓷技術(LTCC)、整合性被動元件模組(IPC)、端子等細小産品。
  • 以安全、穩定、不停機的超高品質理念為設計原則,又單臂的設計強調利於User槽間操作方便易於管理,設備精簡不佔空間。
  • 單臂天車:安全輕巧靜音、以光電感測器作防止疊桶保護、吊臂上下作動滴水功能、且於動力失效時可立即手動作業不致使鍍物報廢。

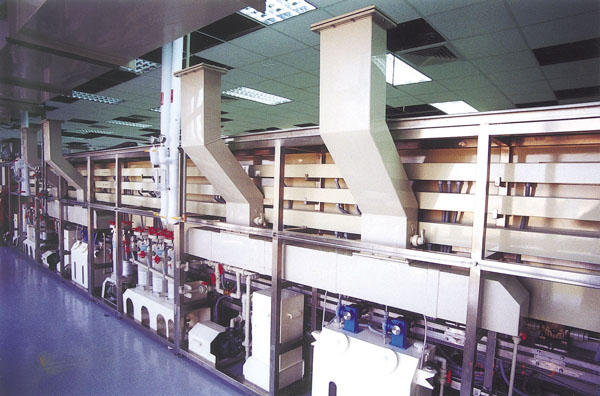

  • 屋頂型排氣罩設計不佔槽面空間且防止藥液滴入他槽。
  • 所有電極裸銅部分均被覆絕緣防蝕保護,且組裝方式易於拆換。

壓克力滾桶:

  • 桶體材質壓克力以組合方式設計,桶身採貼網式,PP網透水率高,兩側圓封板以立體錐狀並壓花紋路來增加渦流及翻滾性並避免黏料,三角銅頭導電與絕緣設計,接觸面積大,導電率高,沈積速度快,電著力強;並使用T型通電板一體成型方式,外部塑膠包覆可防止藥液腐蝕,組裝拆卸快速方便,並減少接點(專利産品)、使電鍍品質更穩定。
  • 滾桶之葉片設計擾流佳翻滾性均一,足夠的藥液交換率陰極頭材質可依需求材質為銅、鈦、不銹鋼、銥、白金等,滾桶搖擺角度10度使鍍物翻滾性更為均一、良率提升。
  • 操作區與保養區前後分開,週邊設備集中於機架內管理,設備外觀簡單大方。
  • 全設備機架均以不鏽鋼與PP防蝕材質製造。

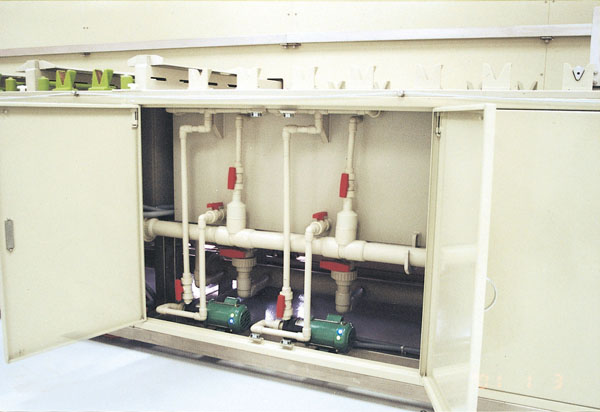

  • 可開式機械護蓋內設置所有全PP材質之進、出、循環、噴水等管路系統,極易操作。
  • 槽體以PP材質製作配合液位、溢流、溫控、PH值偵測、自動加藥等藥液管理系統表現周全的資源整合設計。
